کرونوپتانسیومتری: شارژ و دشارژ باتری و خازن با پتانسیواستات

مقدمه باتری‌ها نقش کلیدی در صنعت انرژی ایفا می‌کنند و عملکرد بهینه آن‌ها مستلزم بررسی دقیق فرآیندهای شارژ و دشارژ است. یکی از روش‌های پیشرفته برای مطالعه این فرآیندها، استفاده از دستگاه پتانسیواستات است که امکان تحلیل رفتار الکتروشیمیایی باتری را با دقت بالا فراهم می‌کند.

کرونوپتانسیومتری (CP یا GCD)

کرونوپتانسیومتری (Chronopotentiometry – CP) یک روش الکتروشیمیایی است که در آن جریان ثابت (I) به سل اعمال می‌شود و پتانسیل (E) برحسب زمان (t) ثبت می‌شود. این روش در تست باتری‌ها، ابرخازن‌ها و مواد الکتروشیمیایی بسیار کاربرد دارد.

محققان از این روش برای مطالعه مکانیسم‌ها و سینتیک‌های واکنش شیمیایی استفاده می‌کنند.CP معمولاً در یک سلول الکتروشیمیایی همزن نشده انجام می شود. اگرچه، برخی از محققان از الکترودهای دوار استفاده می کنند.

به طور معمول، جریان بین الکترودهای کار و شمارنده ثابت نگه داشته می شود در حالی که پتانسیل در الکترود کار نسبت به الکترود مرجع اندازه گیری می شود. گونه های فعال ردوکس به سطح الکترود کار پخش می شوند تا جریان اعمال شده را متعادل کنند، تا زمانی که غلظت محدود از انتشار گونه های ردوکس در سطح الکترود به صفر برسد، در این زمان پتانسیل به پتانسیل ردوکس گونه بعدی، در صورت وجود، در محلول (که می تواند حلال باشد) تغییر می کند. CP همچنین معمولاً در آزمایش‌های شارژ و تخلیه باتری استفاده می‌شود.

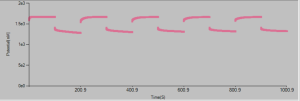

نمودار کرونوپتانسیومتری در باتری

در نمودار CP، پتانسیل بر حسب زمان در حین شارژ و دشارژ ثبت می‌شود. نمودار به‌صورت یک سری خطوط با شیب مشخص است که نشان‌دهنده رفتار باتری یا خازن است.

🔹 تحلیل مناطق مختلف نمودار GCD:

1. منطقه اولیه (افت اهمی – IR Drop)
   • بلافاصله پس از اعمال جریان، یک افت پتانسیل لحظه‌ای (IR drop) دیده می‌شود که به مقاومت داخلی سیستم بستگی دارد.
   • مقدار IR drop با استفاده از قانون اهم محاسبه می‌شود: ΔE=IR
   • افت زیاد –> نشان‌دهنده مقاومت داخلی بالا و احتمالاً مواد ضعیف است.
2. منطقه تغییر خطی پتانسیل
   • این بخش نشان‌دهنده فرآیند ذخیره‌سازی انرژی است و دارای شیب ثابت است.
   • شیب این بخش می‌تواند برای محاسبه ظرفیت ویژه استفاده شود.
3. نقطه معکوس در دشارژ (نقطه پتانسیل قطع – Cutoff Voltage)
   • هنگامی که پتانسیل به مقدار حداقلی تعیین‌شده برسد، دشارژ متوقف می‌شود.
   • در یک باتری خوب، این روند باید خطی و یکنواخت باشد.

 تحلیل کرونوپتانسیومتری باتری

🔹 اگر نمودار شارژ/دشارژ خطی باشد –> نشان‌دهنده یک خازن ایده‌آل است.
🔹 اگر منحنی کمی خمیدگی داشته باشد –> رفتار شبه‌خازنی (Pseudocapacitive) دارد.
🔹 اگر منحنی دارای تغییرات ناگهانی یا افت شدید باشد –> ممکن است باتری دچار افت عملکرد یا واکنش‌های جانبی شده باشد.

🚀 نکات مهم برای تحلیل بهتر:

• اگر باتری پایداری سیکلی خوبی داشته باشد، شکل نمودار در چندین چرخه تغییری نمی‌کند.
• افزایش مقاومت داخلی باعث افزایش افت پتانسیل اولیه (IR drop) می‌شود.
• در باتری‌های با کارایی بالا، دوره‌ی دشارژ باید طولانی‌تر از شارژ باشد که نشان‌دهنده‌ی بازده انرژی خوب است.

• شیب منحنی‌ها

  • شیب تندتر = ظرفیت کمتر
  • شیب ملایم‌تر = ظرفیت بالاتر (بهتر)

  🔹 اگر منحنی تغییر شکل دهد

  • خمیدگی در منحنی شارژ یا دشارژ می‌تواند نشان‌دهنده‌ی واکنش‌های فرعی یا تخریب الکترودها باشد.

مثال:

اهمیت تست شارژ و دشارژ باتری

فرآیند شارژ و دشارژ نه تنها بر طول عمر باتری تأثیر می‌گذارد، بلکه در تعیین بازده انرژی، ظرفیت و پایداری سیکلی باتری نیز نقش اساسی دارد. تست این فرآیندها به کمک پتانسیواستات، اطلاعاتی حیاتی درباره رفتار الکتروشیمیایی باتری ارائه می‌دهد، که شامل موارد زیر است:

• ولتاژ و جریان در حین شارژ و دشارژ
• افت ولتاژ و مقاومت داخلی
• پایداری سیکلی و میزان تخریب الکترودها
• بازده کولنیک و انرژی

کاربردهای صنعتی و تحقیقاتی تست CD

• تحقیق و توسعه باتری‌های لیتیوم-یونی
• بررسی عملکرد باتری‌های سرب-اسیدی در سیستم‌های UPS
• آنالیز باتری‌های مورد استفاده در خودروهای الکتریکی
• ارزیابی طول عمر و رفتار الکتروشیمیایی باتری‌های ذخیره‌سازی انرژی

محاسبات تست شارژ و دشارژ

🔹 محاسبه ظرفیت ویژه (Cs)

ظرفیت ویژه یک باتری یا ابرخازن از رابطه‌ی زیر به‌دست می‌آید:


که در آن:

• I = جریان اعمالی (A)
• Δt = مدت‌زمان شارژ یا دشارژ (s)
• m = جرم ماده فعال (g)
• ΔV = تغییرات پتانسیل (V)

نکته: اگر منحنی دارای غیرخطی بودن شدید باشد، احتمالاً فرایندهای جانبی مثل واکنش‌های فرعی یا تجمع بار در سطح الکترود رخ می‌دهد.

🔹 محاسبه توان ویژه (P)

توان ویژه یک سلول از رابطه‌ی زیر محاسبه می‌شود:

که در آن:

• V = پتانسیل متوسط در طول دشارژ
• R = مقاومت داخلی باتری

🔹 محاسبه انرژی ویژه (E)

مقدار انرژی ذخیره‌شده در باتری یا ابرخازن را می‌توان از رابطه‌ی زیر محاسبه کرد:

که در آن:

• Cs = ظرفیت ویژه
• V = پتانسیل کار

🔋 بررسی عمر باتری با کرونوپتانسیومتری

عمر عملکرد باتری معمولاً به تعداد چرخه‌های شارژ و دشارژ (Cycle Life) و کاهش ظرفیت در طول زمان بستگی دارد. کرونوپتانسیومتری (CP یا GCD) یکی از روش‌های کلیدی برای تحلیل این پارامترهاست.

در آزمایش‌های طولانی‌مدت، نمودار کرونوپتانسیومتری (GCD) در چندین چرخه متوالی ثبت می‌شود. با بررسی تغییرات این نمودار، می‌توان عملکرد باتری را در طول زمان ارزیابی کرد.

🔹 معیارهای اصلی تحلیل عمر باتری در GCD:

1️⃣ کاهش ظرفیت در هر چرخه

• با افزایش تعداد چرخه‌ها، مدت‌زمان دشارژ کوتاه‌تر می‌شود.
• این کاهش ظرفیت نشان می‌دهد که مواد الکترود در حال تخریب هستند.

2️⃣ افزایش افت اهمی (IR Drop) در طول چرخه‌ها

• اگر IR drop در ابتدای هر چرخه افزایش پیدا کند، نشان‌دهنده‌ی افزایش مقاومت داخلی و کاهش راندمان باتری است.

3️⃣ تغییر در شیب نمودار شارژ و دشارژ

• اگر در چرخه‌های اولیه نمودار خطی باشد اما پس از چند صد چرخه منحنی خمیده شود، یعنی پدیده‌های جانبی و تخریب شیمیایی رخ داده است.

4️⃣ افزایش زمان شارژ و کاهش زمان دشارژ

• شارژ کندتر و دشارژ سریع‌تر از نشانه‌های پیری باتری است.

📌 فرمول‌های مهم برای ارزیابی عمر باتری

🔹 ظرفیت باقی‌مانده پس از N چرخه (CN)

ظرفیت باتری پس از N چرخه از رابطه زیر محاسبه می‌شود:

که در آن:

• CN = ظرفیت باتری پس از N چرخه
• C0 = ظرفیت اولیه باتری
• f = نرخ افت ظرفیت در هر چرخه (معمولاً ۰.۱٪ تا ۰.۵٪)
• N = تعداد چرخه‌ها

🔸 مثال: اگر ظرفیت اولیه یک باتری 2000 میلی‌آمپر ساعت باشد و در هر چرخه 0.1٪ کاهش یابد، پس از 500 چرخه ظرفیت آن به:

کاهش می‌یابد (یعنی ۲۰٪ کاهش در ۵۰۰ چرخه).

🔹 محاسبه مقاومت داخلی باتری در طول چرخه‌ها

مقاومت داخلی (R) را می‌توان از افت اهمی (IR drop) به دست آورد:

که در آن:

• ΔV = افت ولتاژ در لحظه شروع دشارژ
• I = جریان اعمال‌شده

🔸 مشاهده روند افزایش R در طول چرخه‌ها نشانه‌ی تخریب باتری است.

📌  علائم کاهش عمر باتری در نمودار GCD

در طول چند صد چرخه، تغییرات زیر در نمودار GCD دیده می‌شود:

✅ باتری سالم (چرخه‌های اولیه)

• شارژ و دشارژ تقریباً متقارن و خطی است.
• IR drop ثابت و کم است.
• مدت‌زمان شارژ و دشارژ تقریباً برابر است.

⚠️ باتری فرسوده (پس از 500+ چرخه)

• زمان دشارژ کوتاه‌تر از شارژ → نشانه کاهش ظرفیت
• افزایش افت IR drop → نشان‌دهنده‌ی افزایش مقاومت داخلی
• نمودار غیرخطی یا دارای خمیدگی → تخریب الکترودها یا واکنش‌های جانبی

🔹 اگر باتری پس از ۸۰٪ کاهش ظرفیت برسد، معمولاً به پایان عمر خود رسیده است.

📌 چگونه عمر باتری را افزایش دهیم؟

برای بهبود عملکرد باتری و افزایش طول عمر آن:
✅ جریان‌های پایین‌تر در شارژ و دشارژ –> کاهش استرس روی الکترودها
✅ دمای پایین‌تر –> گرمای زیاد باعث تخریب ساختار مواد می‌شود
✅ دشارژ ناقص (Partial Discharge) به جای دشارژ کامل → سیکل‌های ۲۰٪ تا ۸۰٪ به جای ۰٪ تا ۱۰۰٪
✅ استفاده از مواد با پایداری بالاتر (الکترودهای جدید)

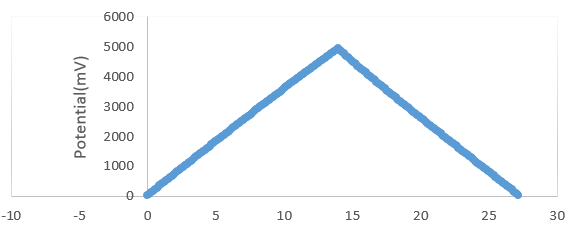

📌 تحلیل نمودار کرونوپتانسیوگرام خازن

🔹 بخش شارژ (0 تا 50 ثانیه):

• ولتاژ به‌صورت تقریباً خطی افزایش می‌یابد.
• در ابتدای شارژ، افت اهمی (IR Drop) کوچک اما قابل مشاهده است (حدود ۰.۱ ولت).
• افزایش ولتاژ نسبت به زمان تقریباً خطی است که نشان‌دهنده عملکرد ایده‌آل یک ابرخازن است.

🔹 بخش دشارژ (50 تا 100 ثانیه):

• ولتاژ تقریباً خطی کاهش می‌یابد که نشان‌دهنده دشارژ همگن و بدون واکنش‌های جانبی شیمیایی است.
• شیب دشارژ تقریباً برابر با شارژ است که بیانگر کارایی بالا و مقاومت داخلی کم است.

🔹 افت اهمی (IR Drop):

• در لحظه تغییر از شارژ به دشارژ (۵۰ ثانیه)، افت ولتاژ ناگهانی کوچک مشاهده می‌شود.
• این افت نسبت به باتری‌ها بسیار کمتر است، زیرا خازن‌ها مکانیزم ذخیره‌سازی فیزیکی دارند نه شیمیایی.

🎯 نتیجه‌گیری:

✅ این نمودار نشان می‌دهد که ابرخازن عملکرد پایداری دارد.
✅ شیب خطی و افت اهمی کم نشان‌دهنده‌ی رسانایی الکتریکی بالا و طول عمر بیشتر است.
✅ افزایش افت IR drop و تغییر شکل منحنی در طول چرخه‌ها از نشانه‌های تخریب خازن خواهند بود.

کرونوپتانسیومتری در محلول

کرونوپتانسیومتری در محلول، یک روش الکتروشیمیایی است که برای مطالعه واکنش‌های اکسایش-کاهش (ردوکس) در محلول‌های الکترولیتی استفاده می‌شود. در این روش، یک جریان ثابت به الکترود اعمال می‌شود و تغییرات پتانسیل (ولتاژ) در طول زمان ثبت می‌شود. این تکنیک برای بررسی مکانیسم واکنش‌های الکترودی، مطالعه سینتیک انتقال جرم و تعیین پتانسیل نیم‌موج گونه‌های ردوکس به کار می‌رود.

نمودار کرونوپتانسیومتری در محلول و تفسیر آن

نمودار کرونوپتانسیومتری معمولاً پتانسیل (E) بر حسب زمان (t) را نشان می‌دهد. در این نمودار، بسته به نوع واکنش و سرعت انتقال جرم، چندین مرحله قابل مشاهده است:

1. مرحله اولیه (تأخیر اولیه یا افت پتانسیل ohmic drop)
   • بلافاصله پس از اعمال جریان، یک افت ناگهانی پتانسیل (به دلیل مقاومت محلول و ویژگی‌های الکترود) رخ می‌دهد.
2. مرحله کنترل شده با سینتیک الکترودی
   • در ابتدا، پتانسیل به‌صورت غیرخطی تغییر می‌کند که ناشی از واکنش‌های سطح الکترود است.
3. مرحله کنترل شده با انتقال جرم (diffusion-controlled region)
   • پس از مدتی، پتانسیل به‌طور خطی نسبت به ریشه دوم زمان (√t) تغییر می‌کند. این نشان می‌دهد که فرآیند انتقال جرم (نفوذ گونه‌های الکترواکتیو از محلول به سطح الکترود) تعیین‌کننده‌ی نرخ واکنش شده است.
4. تثبیت پتانسیل (Steady-state region، در برخی شرایط)
   • در بعضی موارد، پس از مدتی، پتانسیل به مقدار ثابتی می‌رسد که نشان‌دهنده‌ی تعادل سیستم است.

• نمونه داده ها

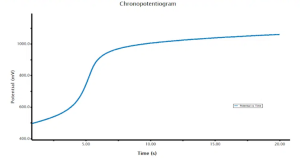

  کرونوپتانسیوگرام معمولی برای استامینوفن 1 میلی مولار در محلول نمکی نموداری شبیه به تیتراسیون پتانسیومتری نشان می دهد . در ابتدا، پتانسیل کمی افزایش می‌یابد تا زمانی که تقریباً تمام استامینوفن موجود در الکترود مصرف شود، در این نقطه پتانسیل به سرعت از طریق یک نقطه عطف بالا می‌رود و به دنبال آن پتانسیل پس از نقطه عطف کاهش می‌یابد.
•

کاربردهای کرونوپتانسیومتری در محلول

1. بررسی سینتیک واکنش‌های الکتروشیمیایی
   • برای مطالعه سرعت و مکانیسم اکسایش-کاهش گونه‌های الکترواکتیو در محلول.
2. اندازه‌گیری ضرایب نفوذ
   • تعیین سرعت حرکت گونه‌های حل‌شده در محلول به سمت الکترود.
3. تحلیل الکترودهای باتری و سوختی
   • بررسی عملکرد و پایداری مواد در محیط‌های الکترولیتی.
4. آنالیز ترکیبات شیمیایی و دارویی
   • شناسایی ترکیبات و مطالعه رفتار الکتروشیمیایی آن‌ها در محیط‌های زیستی.

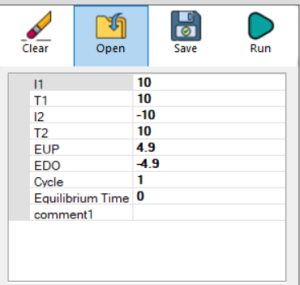

روش تست شارژ و دشارژ با پتانسیواستات

پتانسیواستات یک ابزار دقیق برای کنترل و اندازه‌گیری ولتاژ و جریان در فرآیندهای الکتروشیمیایی است. روش کار به این صورت است:

1. برنامه‌ریزی تست: تنظیم پروفایل شارژ و دشارژ شامل محدوده ولتاژ، نرخ جریان و تعداد سیکل‌ها.
2. اجرای آزمایش: اعمال جریان یا ولتاژ مشخص و ثبت داده‌های حاصل در طول زمان.
3. تحلیل داده‌ها: بررسی تغییرات ظرفیت، بازده کولنیک و نرخ تخریب مواد الکترودی.
